ACE系列產品所用實驗模型
ACEToolBox工具包說明

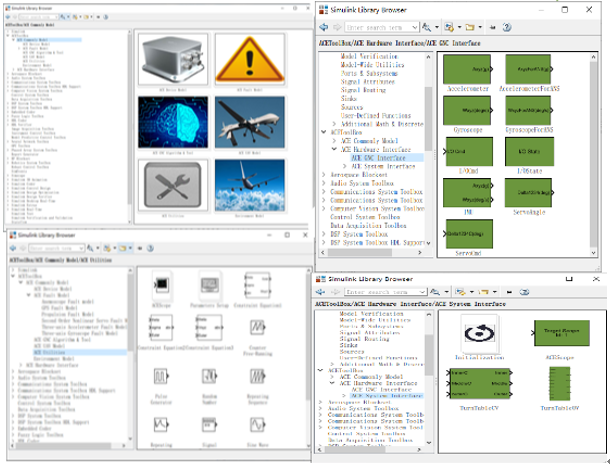

ACEToolBox工具包是飛行控制技術與工程課程實驗裝置升級的專用Simulink模塊庫，供用戶自主建模使用，包括硬件接口庫和設計模塊庫兩部分。ACEToolBox工具包在Simulink Library Browser中，ACEToolBox工具包如下圖所示。
硬件接口庫（ACE Hardware Interface）
硬件接口庫主要包括飛行控制技術與工程課程實驗裝置升級的硬件訪問模塊，分為GNC硬件接口庫和系統級硬件接口庫，具體模塊及其功能如下表所示。
硬件接口庫（Ace Hardware Interface）
序號 | 模塊 | 模塊名稱及功能 | 備注 |
1 | ACESystem Interface | 系統級硬件接口庫 | |
1.1 | Initialization | 系統硬件初始化模塊 | |
1.3 | TurntableOV | 轉臺控制接口模塊，中外內框分別對應Phi、Psi、Gam?？商峁┒喾N轉臺運動模式的控制，1-位置運動，2-速度運動，4-回零運動，8-停止運動。 | |
1.4 | TurntableCV | 轉臺控制接口模塊簡約版，輸入為轉臺三框位置指令。 | |
1.5 | Cooperate | 協同制導數據傳輸模塊，可實現仿真測試平臺數據互聯。 | |
1.7 | Visual | 三維視景仿真數據傳輸模塊，可將模型中輸出的數A彈的據傳輸至三維顯示平臺，進行實時仿真。 | |
2 | ACE GNC Interface | GNC硬件接口庫 | |
2.1 | Accelerometer | 加速度計接口模塊，從加計中讀取加速度Axyz | |
2.2 | Gyroscope | 陀螺儀接口模塊，從陀螺中讀取角速度Wxyz | |
2.3 | IMU | 慣組接口模塊，從慣組中讀取加速度Axyz和角速度Wxyz | |
2.4 | ServoCmd | 舵控指令接口模塊，向舵系統發送舵控指令Delta1C、Delta2C、Delta3C、Delta4C | |
2.5 | ServoAngle | 舵偏采集接口模塊，從舵系統中采集舵反饋角Delta1、Delta2、Delta3、Delta4 | |
2.6 | I/OCmd | I/O控制接口模塊，向I/O中發送邏輯控制指令 | |
2.7 | I/OState | I/O狀態監測模塊，從I/O中接收高低電平狀態 |
公共模塊庫主要包括飛行控制技術與工程課程實驗裝置的飛行器運動仿真設計的“軟”模塊，包括ACE飛行器模型庫、ACE設備模型庫、GNC算法與工具庫、公共模塊庫和環境模型庫，是針對ACE案例而設計的，具體模塊及其功能如下表所示。
公共模塊庫（ACE Commonly Model）
序號 | 模塊 | 模塊名稱及功能 | 備注 |
1 | ACE Aerocraft Model | ACE飛行器模型庫 | |
1.1 | ACE Aerodynamic for 3DOF | 3DOF氣動力模塊，基于瞬態平衡的氣動力模型 | |
1.2 | ACE Aerodynamic for 6DOF | 6DOF氣動模塊，包括氣動力和氣動力矩模型 | |
1.3 | ACE Centroid Motion | 質心運動模塊，包括動力學和運動學方程 | |
1.4 | ACE Rotation Motion | 繞質心轉動模塊，包括動力學和運動學方程 | |
1.5 | ACE Mass Properties | 質量模塊 | |
1.6 | ACE Propulsion | 推力模塊 | |
1.7 | ACE Equation of 3DOF’s Motion1 | 三自由度運動模塊(以姿態角為輸入) | |
1.8 | ACE Equation of 3DOF’s Motion2 | 三自由度運動模塊(以攻角、側滑角和傾側角為輸入) | |
1.9 | ACE Equation of 6DOF’s Motion | 六自由度運動模塊 | |
2 | ACE Device Model | ACE設備模型庫 | |
2.1 | Second Order Linear Servo | 二階線性舵機模型 | |
2.2 | Second Order Nonlinear Servo | 二階非線性舵機模型 | |
2.3 | Three-axis Accelerometer Error Model | 三軸加速度計誤差模型 | |
2.4 | Three-axis Gyroscope Error Model | 三軸陀螺儀誤差模型 | |
3 | ACE GNC Algorithm & Tool | GNC算法與工具庫 | |
3.1 | ACE Flight Program Angle | 程序角模型，ACE縱向通道飛行程序角算法案例 | |
3.2 | ACE Simplified Guidance Algorithm | 制導律簡化模型，ACE縱向通道制導簡化算法案例 | |
3.3 | ACE Guidance Algorithm | 制導律模型，ACE縱向通道制導算法案例 | |
3.4 | ACE Control Algorithm | 控制律模型，ACE縱向通道控制算法案例 | |
3.5 | ACE Guidance and Control Algorithm | 制導控制律綜合模型，ACE縱向通道制導控制綜合算法案例 | |
3.6 | ACE Navigation Algorithm | 導航解算算法，基于四元數的捷聯式慣性導航解算算法 | |
3.7 | ACE Missile Linear Model | 導彈運動線性化模型，ACE案例飛行器線性化傳遞函數 | |
3.8 | ACE Delta1234 toDeltaXYZ | 4個實際舵偏角轉化為3個等效舵偏角 | |
3.9 | ACE DeltaXYZC to Delta1234C | 3個等效舵控制指令轉化為4個實際舵偏角指令 | |
4 | Environment Model | 環境模型庫 | |
4.1 | COESA Atmosphere Model | COESA大氣模型 | |
4.2 | Simplified Atmosphere Density Model | 大氣密度簡化模型 | |
4.3 | Simplified Gravity Model | 重力簡化模型 | |
4.4 | Horizontal Wind Model | 水平風模型 | |
5 | ACE Commonly Model | 公用模塊庫 | |
5.1 | ACEScope | 數據信息源監測模塊，監測多維信號時上位機軟件將命名為ACEScope.1、ACEScope.2、ACEScope.3、……以此類推。 | 系統專用 |
5.2 | Parameters Setup | 完成在目標系統的初始化裝訂、參數實時調整和用戶監測運行過程中的人機交互界面。參數命名不能夠為數字。 | 系統專用 |
5.3 | Counter Free-Running | 自動運行定時器 | |
5.4 | Pulse Generator | 脈沖信號發生器，用于產生設定屬性的脈沖信號。 | |
5.5 | Random Number | 隨機數模塊是一個信號源模塊，可以產生正太分布的隨機信號，默認情況下隨機信號的均差為0，方差為1. | |
5.6 | Repeating Sequence | 周期信號模塊，可以方便地產商周期波形，僅有一個輸出端口，并肩仿真所產生的波形的性質顯示在模塊圖標上。如：三角波。 | |
5.7 | Repeating Sequence Interpolated | 內插周期信號 | |
5.8 | Signal Generator | 信號發生器，用于產生設定的信號。 | |
5.9 | Sine Wave | 正弦信號發生模塊，有1個輸出端口，模塊框圖上顯示軸能夠反映模塊的連續性和離散性的正弦波圖案。 | |
5.10 | Step | Step模塊只有1個輸出端口，可輸出階躍信號的模塊，階躍信號的階躍時間的值則有參數對話框中的參數決定。 | |
5.11 | Switch | 選擇開關模塊，可根據判斷條件選擇多個輸入端口中的某個進行輸出。 | |
5.12 | Uniform Random Number | 均勻隨機信號模塊，用于產生均一的服從高斯分布的隨機信號。 |
系統出廠配置的典型實驗模型分為系統內置模型和自主建模參考模型。
1 內置模型
內置模型用于開展典型組件級實驗，包括：
（1）加速度計實驗模型AccelerometerTest.slx，實現對加速度信息的在線監測。
（2）陀螺儀實驗模型GyroscopeTest.slx，實現對角速度信息的在線監測。
（3）舵機階躍響應實驗模型ServoStepCmdTest.slx，實現對舵機階躍控制指令和舵機偏轉角的在線監控。
（4）舵機頻域響應實驗模型ServoFreqCmdTest.slx，實現對舵機正弦控制指令和舵機偏轉角的在線監控。
2 自主建模參考模型
自主建模參考模型，顧名思義，用于用戶參考建模，包括：
（1）模擬飛行實驗案例模型SimuFlyTest.slx，實現對I/O端口的邏輯控制與狀態監測。其默認邏輯為：1-8s內逐秒點亮1個LED，9-16s內逐秒點滅1個LED。
（2）彈載控制器接口實驗案例模型ControllerInterfaceTest.slx，實現對加速度計、陀螺儀、舵機、I/O端口的邏輯控制與狀態監測。其默認邏輯為：

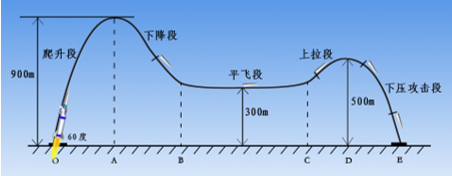

（1） 系統綜合實驗案例模型，包括數學仿真模型和半實物仿真模型，實現對GNC系統的仿真評估，其案例飛行任務剖面如下圖所示，詳見《無人飛行控制系統實驗教程》。
其中，數學仿真模型主要由ACEToolBox的設計模型庫搭建而成，用于在MATLAB平臺進行設計與仿真評估，包括：
l 標準彈道設計與仿真評估模型StandardTraj.slx
l 制導律3DOF仿真評估模型GuidanceSimplified.slx
l 制導律6DOF仿真評估模型Guidance.slx
l 制導控制律綜合仿真評估模型GuidanceControl.slx
半實物仿真模型在數學仿真的基礎上，增加GNC硬件在回路的各種模式的仿真，用于在ACE軟硬件平臺進行設計與仿真評估，包括：
l 控制器在回路的仿真模型ControllerInLoopSimulation.slx
l 控制器+舵機在回路的仿真模型ControllerAndServoInLoopSimulation.slx
l 控制器+陀螺在回路的仿真模型ControllerAndGyroInLoopSimulation.slx
l 控制器+舵機+陀螺在回路的仿真模型ControllerAndServoAndGyroInLoop Simulation.slx
l 此外，半實物仿真模型還根據是否開環驅動舵機和轉臺，衍生了以下模型：
l 控制器在回路、開環驅動舵機的仿真模型ControllerInLoopWithServo Simulation.slx
l 控制器在回路、開環驅動轉臺的仿真模型ControllerInLoopWithGyro Simulation.slx
l 控制器在回路、開環驅動舵機及轉臺的仿真模型ControllerInLoopWithServo GyroSimulation.slx
l 控制器+舵機在回路、開環驅動轉臺的仿真ControllerAndServoInLoopWithGyro Simulation.slx
l 控制器+陀螺在回路、開環驅動舵機的仿真模型ControllerAndGyroInLoopWith ServoSimulation.slx
自主建模說明
請使用ACEToolBox工具包模塊庫的模塊進行自主建模，可參見系統配套的案例模型。其中，硬件在回路的仿真需要注意以下內容：
（1） 設置定步長仿真，仿真周期在10ms（含）以上；若為連續型模型，解算算法取ode4（Runge-Kutta）法，若為離散型模型，解算算法取discrete（no-continuous-states）法；
（2） 用戶自編Simulink模型必須可單機調試運行成功，才能下載用于實驗；可查看模型的編譯狀態，按下“Ctrl+D”，檢驗模型是否存在問題，如果未報錯則模型正常，再進行下一步操作。
（3） 出現類似以下警告不影響模型的正常運行：
Warning: Matching "Goto" for "From" '……/Initialization/LEDCommand' not found
Warning: Matching "Goto" for "From" '……/Initialization/ServoCommand' not found
（4） 有硬件接口模塊的Simulink模型中，必須有且只能有一個初始化模塊“Initialization”；在同一個Simulink模型中，以下硬件接口模塊最多只能有1個：
序號 | 模塊名稱 | 模塊功能 | 備注 |
1 | Initialization | 系統硬件初始化 | |
2 | ServoCommand | 向舵機發送舵機控指令 | |
3 | LEDCommand | 向LED發送時序控制指令 | |
4 | LEDScope | 時序狀態監測模塊 | |
5 | TurntableScope | 轉臺驅動模塊 |
（5） 信號記錄說明：仿真過程中，若需監測或保存模型中的某個信號，將該信號接入信號監測模塊ACEScope即可；
（6） 信號命名規則：接入信號監測模塊ACEScope的信號是以輸入該ACEScope模塊的前一個模塊的路徑名命名的，為方便在實驗過程中用戶監測和實驗后的數據分析，請盡量規范模塊命名，特別是ACEScope模塊的前一個模塊和上級模塊的命名；在彈載控制器接口實驗和系統綜合實驗中，數據保存時，表頭為信號簡化的路徑名稱，軟件另外自動保存了同名的完整路徑名稱；
（7）配置“Parameters Setup”與模型變量關聯，以便上位機實時更改參數。請注意：參數名稱不能夠使用數字和關鍵字。Parameters Setup會在當前模型目錄下生成兩個文件“.sldd”和“…_gui.xml”請確保這兩個文件與模型存在于同一目錄下，否則模型編譯會出錯。
